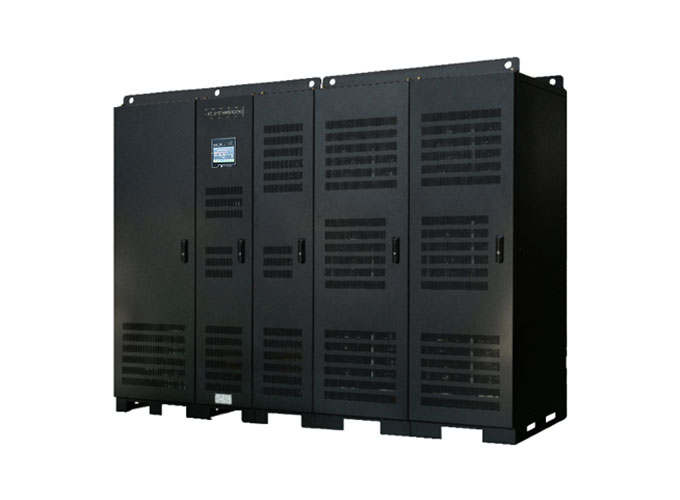

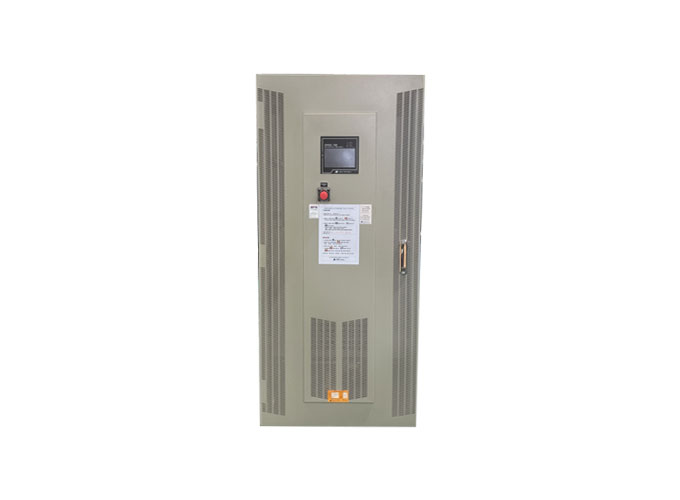

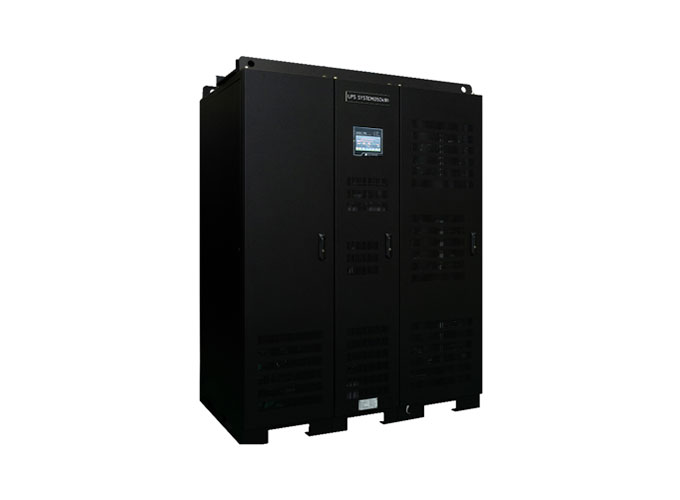

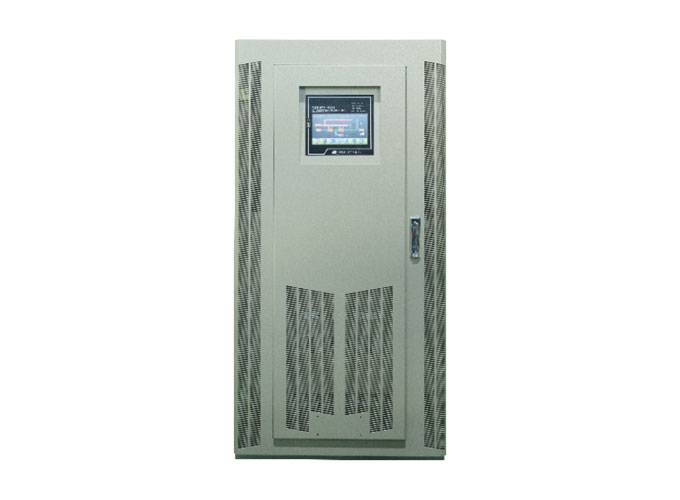

데이터센터용 UPS
PTX-7000 SERIES
PTX-7000 SERIES 표준사양
| 항 목 | 성능 및 특성 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 제품분류 | 3상 | ||||||||||||||
| 용량 (KVA) | 10 | 15 | 20 | 30 | 40 | 50 | 75 | 100 | 150 | 250 | 400 | 500 | 1000 | ||
| 방전효율 | 90 | 93 | 93 | 93 | 93 | 93 | 93 | 94 | 94 | 95 | 96 | 96 | 97 | ||
| 일발전특성 | 냉각방식 | 강제풍냉식 | |||||||||||||
| 상용정격 | 100% 연속 사용 | ||||||||||||||
| 정류부 및 충전부 | 제어방식 | 고주파 스위칭 MICROPROSSOR 제어 PWM 방식 | |||||||||||||
| 사용소자 | IGBT (Insulated Gate Bipolar Transistor) | ||||||||||||||
| 인버터 부 | 제어방식 | 고주파 스위칭 MICROPROSSOR 제어 PWM 방식 | |||||||||||||
| 사용소자 | IGBT (Insulated Gate Bipolar Transistor) | ||||||||||||||
| 절체방식 | 무순단 동기절체, HYBRID 방식 (반도체 및 기계적 스위치 이중화) | ||||||||||||||
| 입력전압 | 상수 | 3상 | |||||||||||||
| 정격전압 | 220V, 380V, 440V, 480V | ||||||||||||||
| 전압변동범위 | 정격의 +10% , -10% | ||||||||||||||
| 정격 주파수 | 60Hz ±5% | ||||||||||||||
| 출력전압 | 상수 | 3상 | |||||||||||||
| 정격전압 | 220V, 380V, 440V, 480V | ||||||||||||||
| 전압 안정도 | ±2% 이내 | ||||||||||||||
| 정격 주파수 | 60Hz ±0.5% | ||||||||||||||
| 과도전압변동 | ±5% 이내 | ||||||||||||||
| 과도응답속도 | 50 mS 이내 (±2% 이내로 복귀시) | ||||||||||||||
| 출력전압조정 | ±5% | ||||||||||||||
| 파형의율 | THD 3% 이하 (선형부하 100% 시) | ||||||||||||||
| 과부하 내량 | 120% 10분간 | ||||||||||||||
| 부하역율 | 0.8 | ||||||||||||||
| 환경조건 | 주위온도 | 0 ℃ ~ +40 ℃ | |||||||||||||
| 보관온도 | -20 ℃ ~ +70 ℃ | ||||||||||||||
| 상대습도 | 5~95% Non condensing | ||||||||||||||
| 고도 | 해발 1500m 이하 | ||||||||||||||
| 정전기 내력 | 25KV 까지 견딤 (IEC801-2) | ||||||||||||||
| 전자파 간섭 | FCC CLASS-A PART-15, SUBPART-J | ||||||||||||||
| 소음(dB) | KS C 4310의 소음기준 시험항목에 의함 | ||||||||||||||
| 종합효율 | 최소녹색기준 고효율에너지기자재인증 효율 | ||||||||||||||
