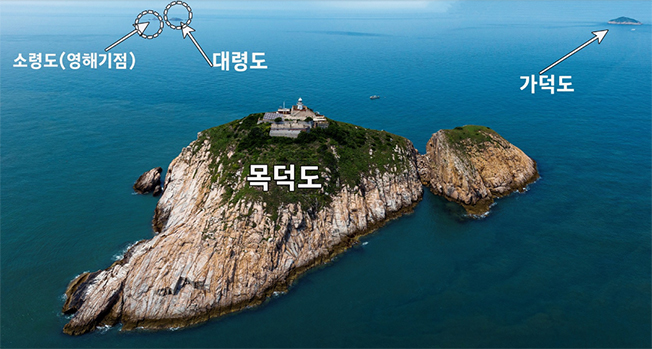

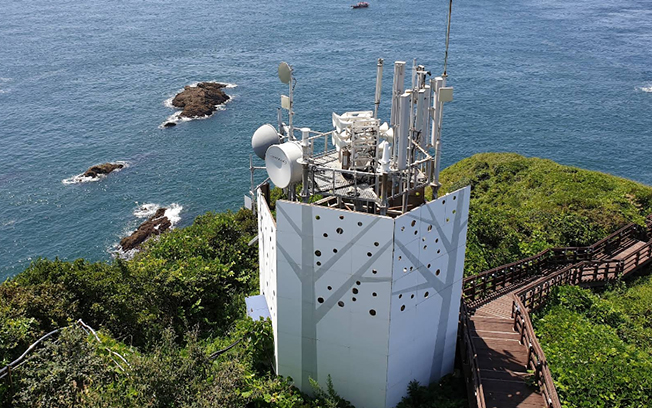

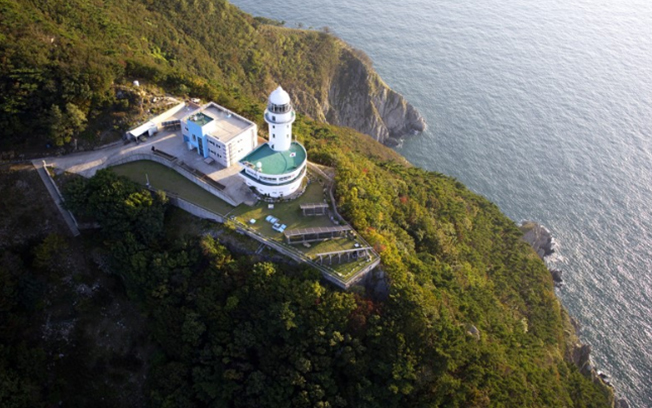

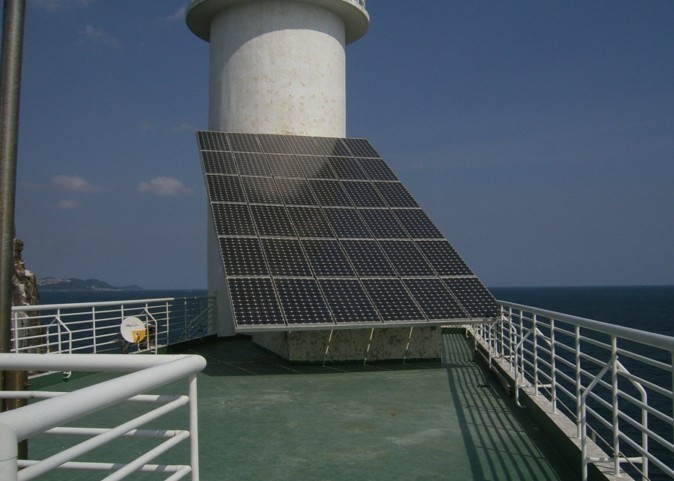

목덕도 무인등대 태양광발전시스템

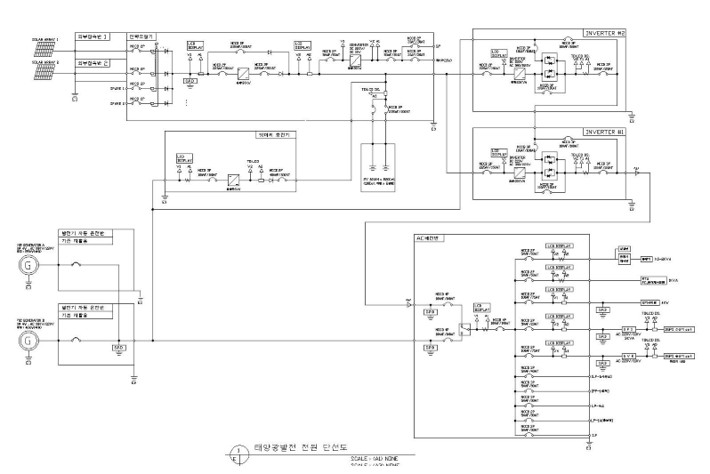

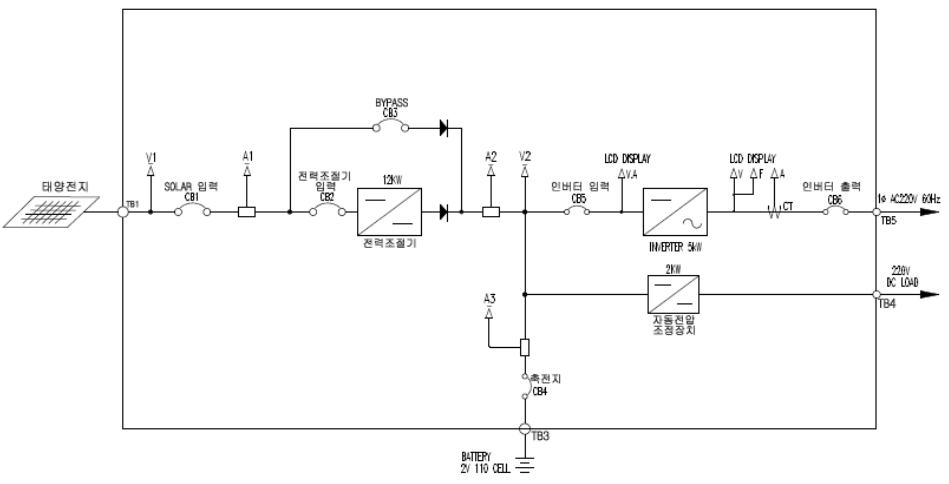

목덕도 무인등대 태양광발전시스템 - 태양광시스템 계통도
목덕도 무인등대 태양광발전시스템 - 무인등대용 태양광 발전 시스템 구성 장치

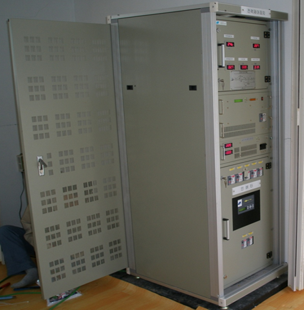

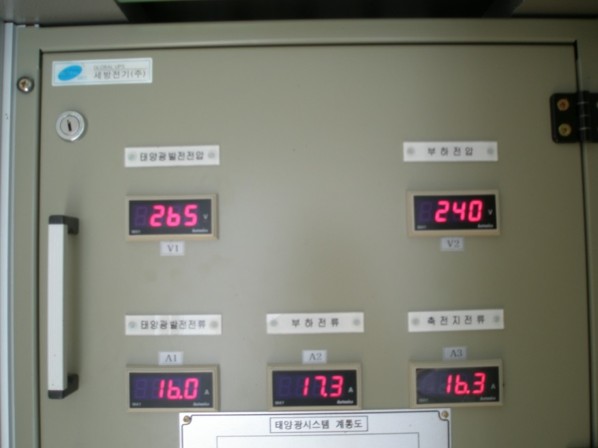

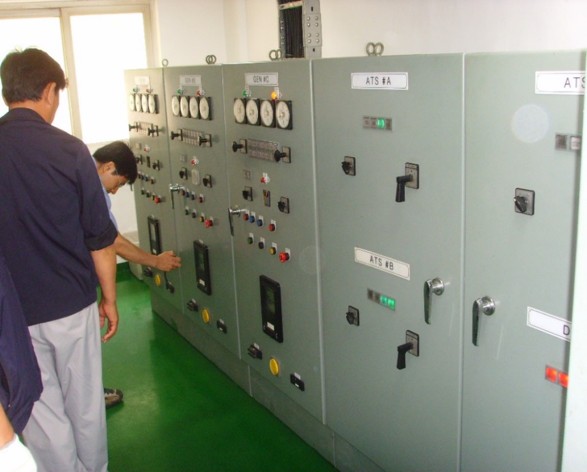

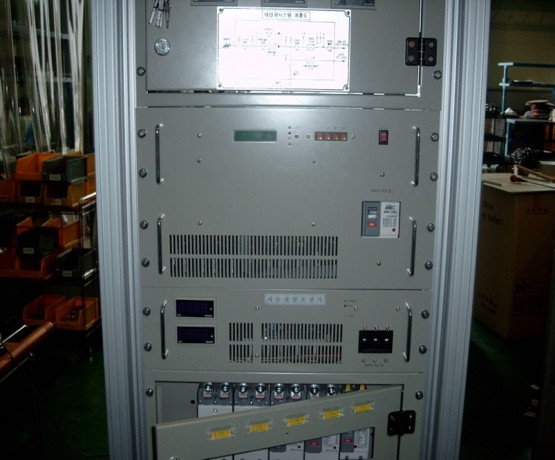

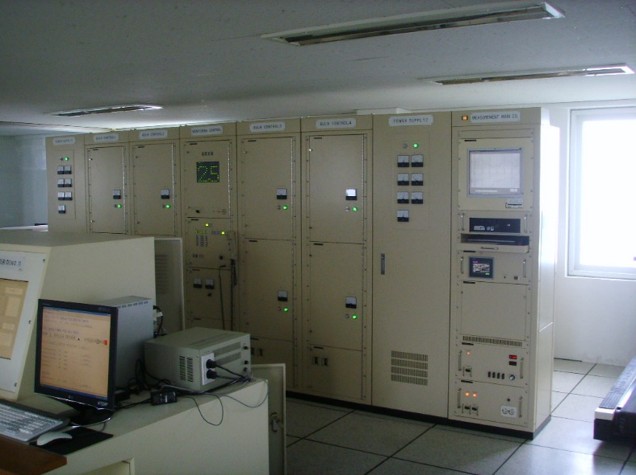

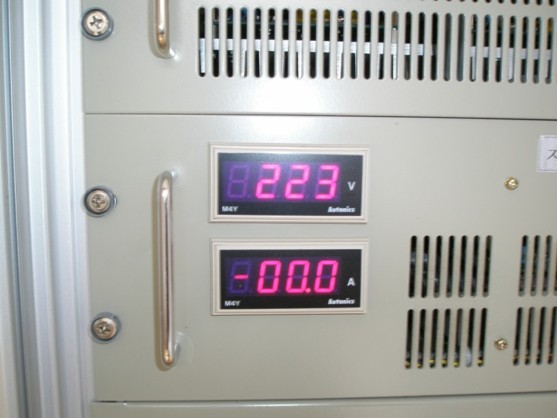

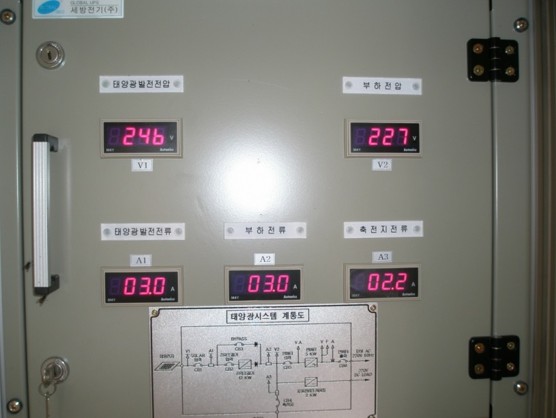

계측 및, Mimic Panel
  • - 시스템 계측
  • Features:
  • - 디지털 계기 사용
  • - 운전 계통도
  • - 전력조절기, 직류 자동전압 조정기, 축전지 및, 부하 측의 전압, 전류등 전체 시스템의 계측기능

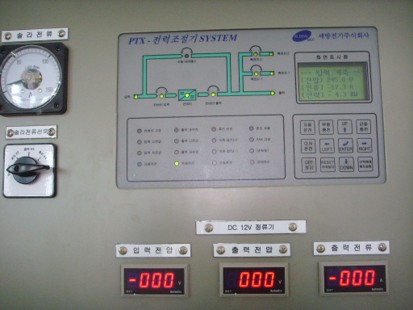

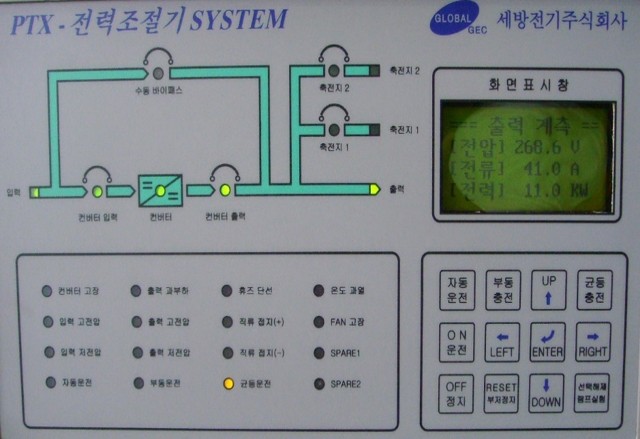

전력조절기
  • - 솔라셀에서 나오는 불안정한 직류전원을 안정화 시켜 축전지 및, 인버터에 공급
  • - 입력 : DC 250-300V
  • - 출력 : DC 200-240V 10-20KW
  • Features:
  • - 강압 방식(Buck Converter)
  • - FET를 이용한 비절연형 BUCK CONVERTER 방식
  • - Bypass 회로 내장
  • - 95% 이상의 고효율

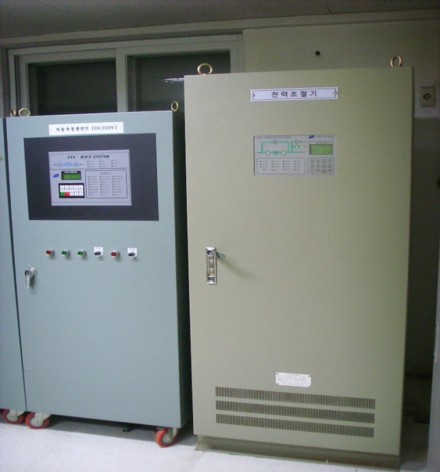

직류 자동전압 조정기
  • - 솔라 셀 또는 축전지에서 나오는 불안정한 직류전력을 안정된 직류로 변환하여 부하 측에 공급
  • - 입력 : DC 300-170V
  • - 출력 : DC 220V
  • - 2-5 KW
  • Features:
  • - 절연형 DC-DC Converter 방식
  • - 출력전압 안정도 1%
  • - 고효율

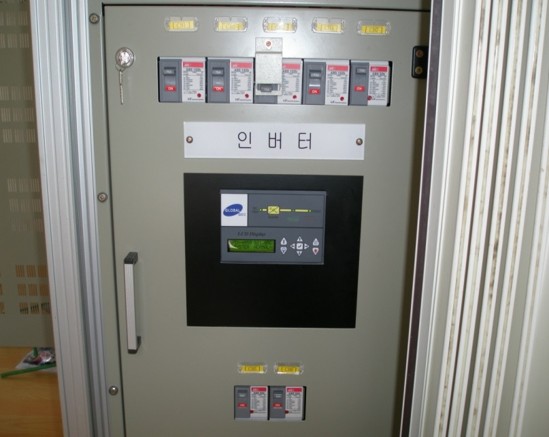

인버터
  • - 전력조절기 또는 축전지에서 나오는 직류전원을 교류로 변환하여 부하측에 공급
  • - 입력 : DC 200-300V
  • - 출력 : AC 1상2선 220V 5-10KVA
  • Features:
  • - 고주파 스위칭 PWM 방식
  • - 순시제어형 IGBT 인버터
  • - 90% 이상의 고효율
  • - 인버터 2대에 의한 Isolated Redundant System구성
  • - LCD Display
  • - 운전 History 200개 저장 기능
  • - RS-232C, Modbus 통신포트

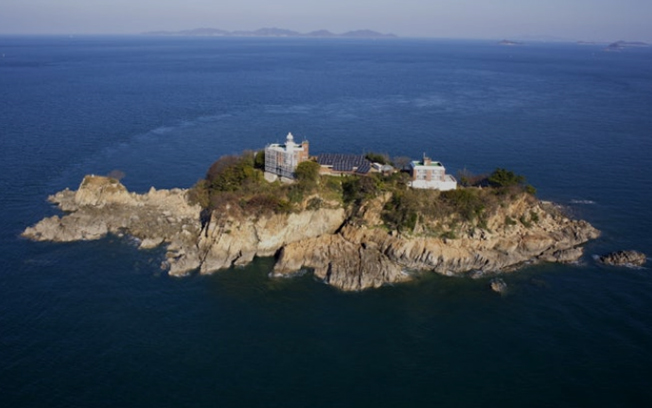

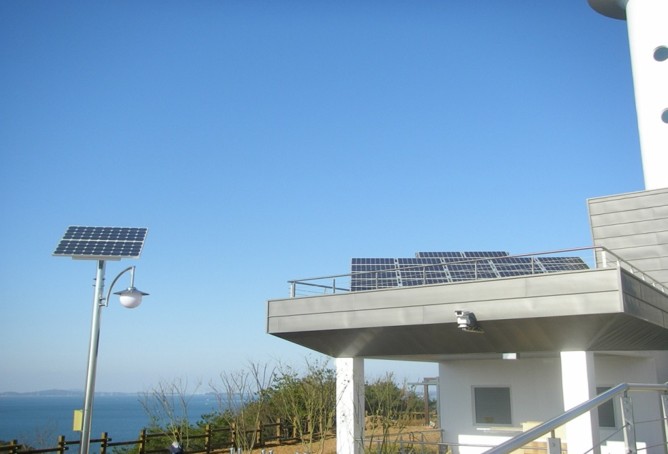

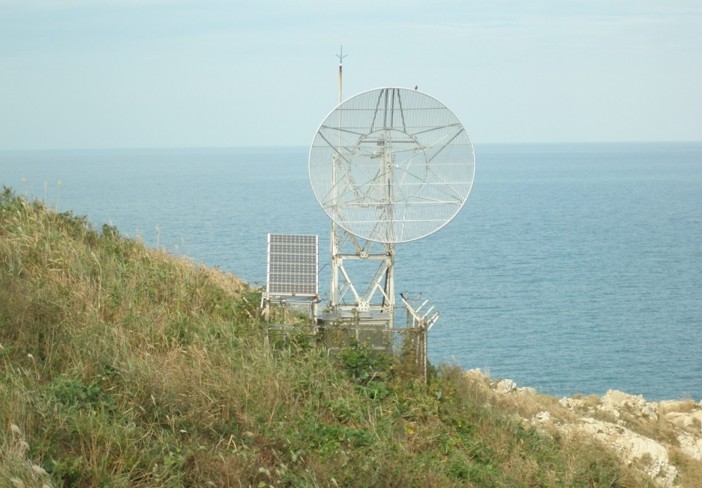

입파도 무인등대 태양광발전시스템

입파도 무인등대 태양광발전시스템

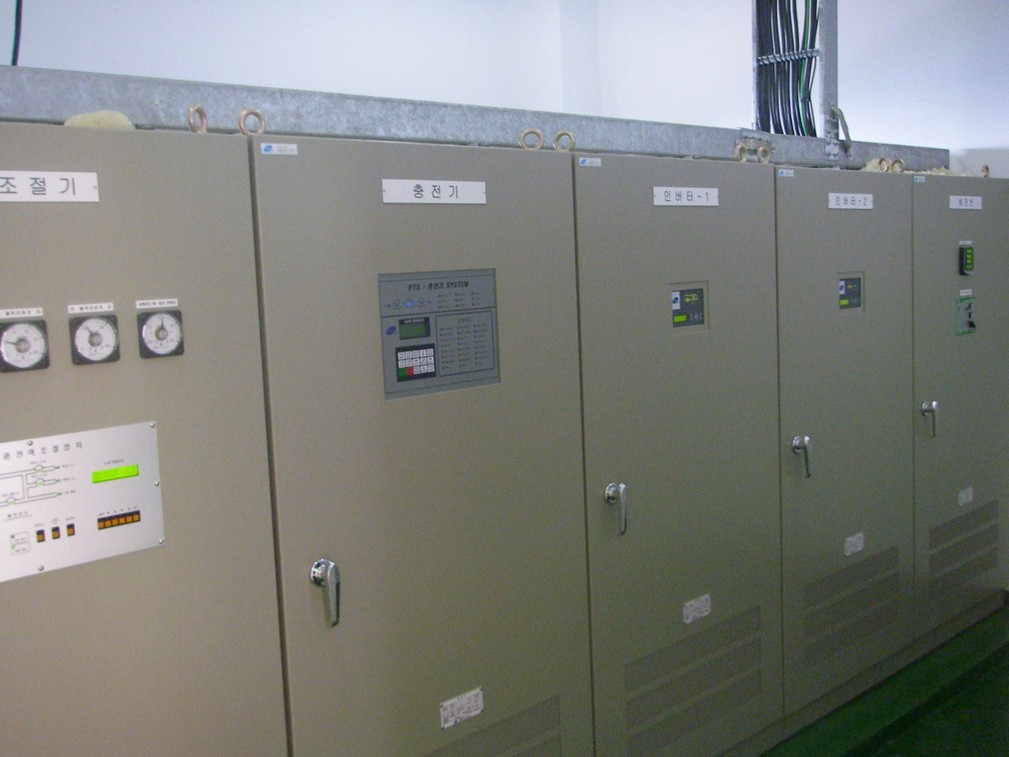

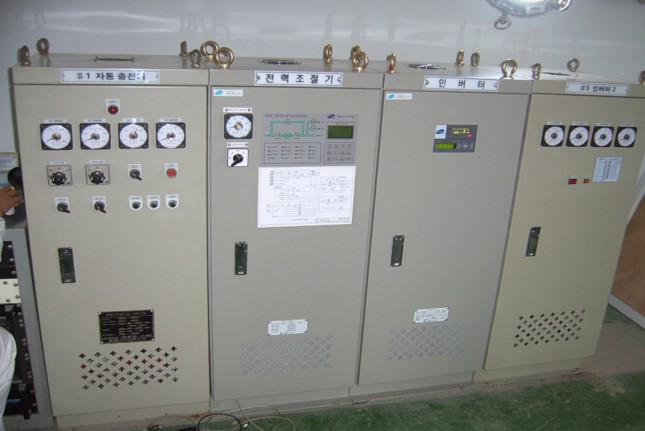

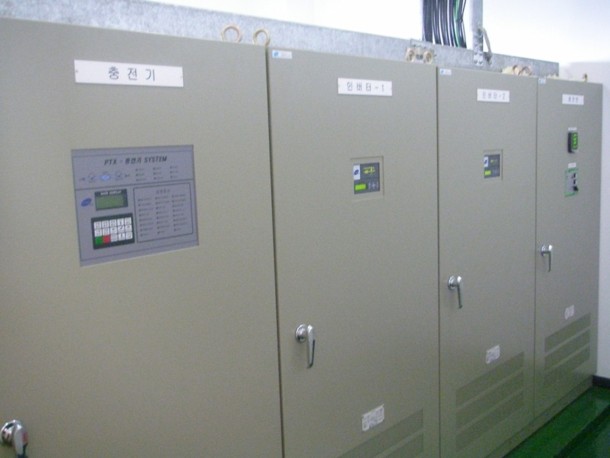

장치구성
  • - 전력조절기
  • - 충전기
  • - 인버터1
  • - 인버터2
  • - 교류배전반
  • - 축전지

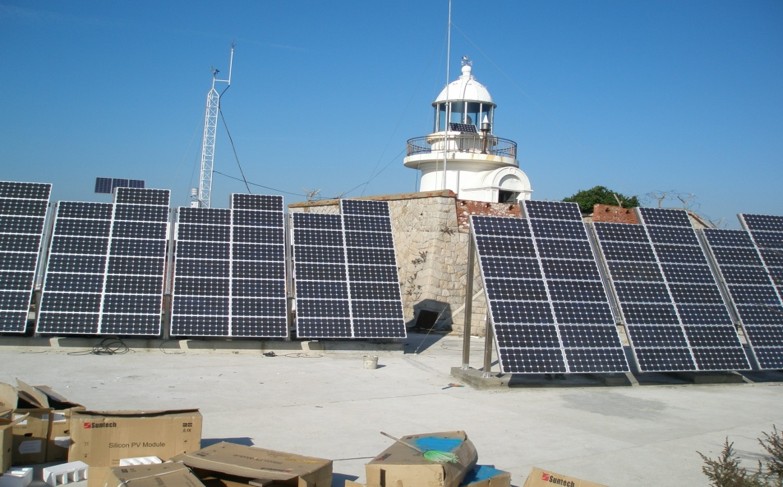

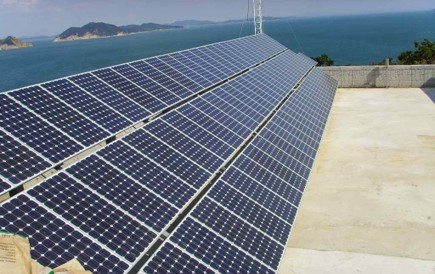

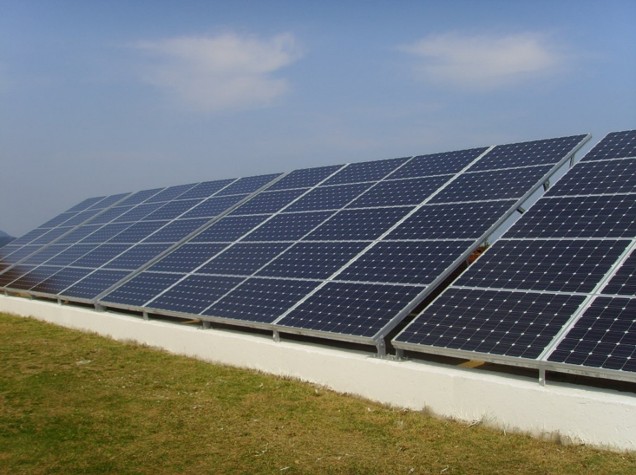

  • - 솔라셀 모듈

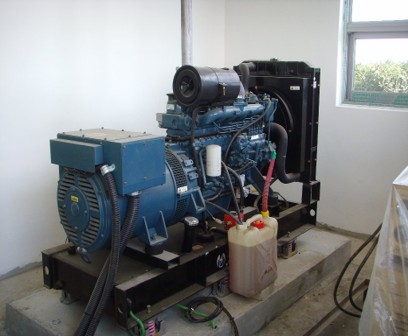

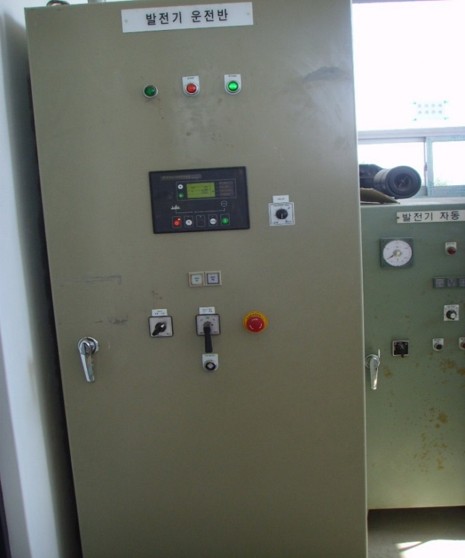

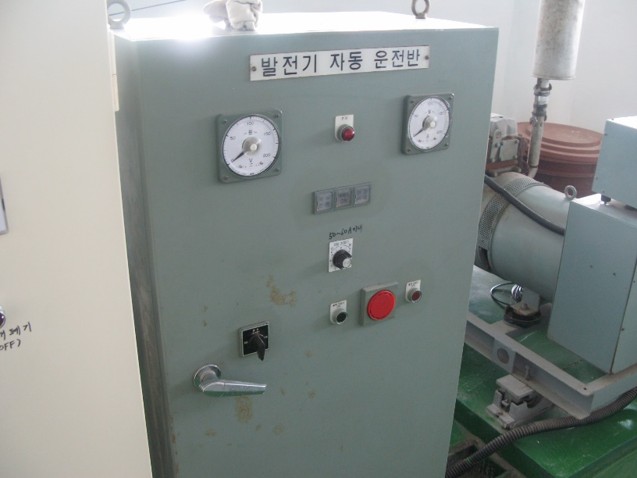

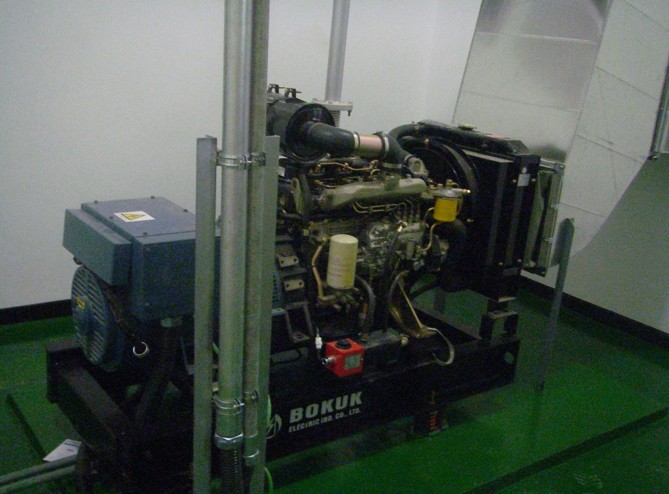

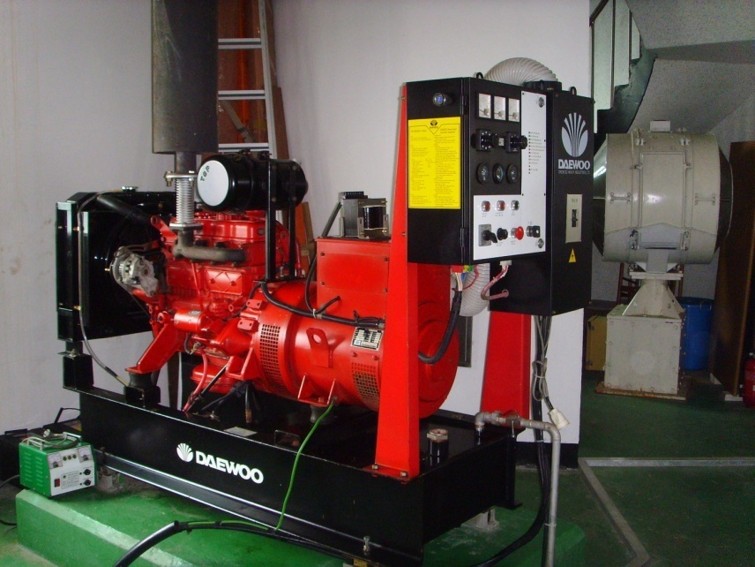

  • - 발전기

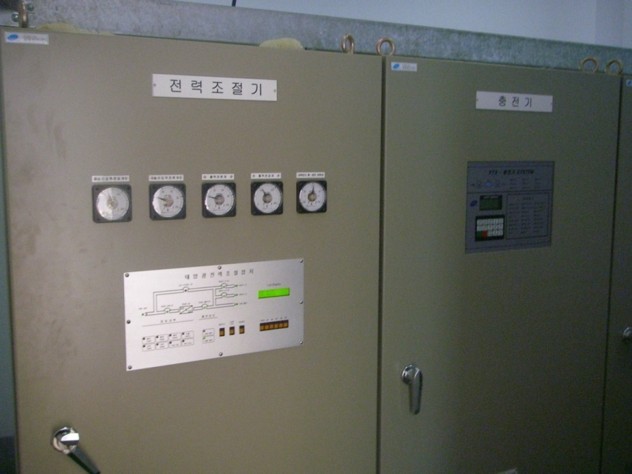

전력조절기
  • - 솔라셀에서 나오는 불안정한 직류전원을 안정화 시켜 축전지 및, 인버터에 공급
  • - 입력 : DC 150-200V
  • - 출력 : DC 100-140V 10KW
  • Features:
  • - 강압 방식(Buck Converter)
  • - FET를 이용한 비절연형 BUCK CONVERTER 방식
  • - Bypass 회로 내장
  • - 95% 이상의 고효율
충전기
  • - DC140V 10KW
  • - SCR 12 Pulse Rectifier
  • - 입력 전류 고조파 왜율(THDi) 10%이하 (발전기 운전에 적합)
  • - 입력 역율 0.85 이상
  • - LCD Disply
  • - 운전 History 200개 저장 기능
  • - 자동 방식에 의한 균등충전 기능
  • - 주기적 균등충전 기능
  • - 주기적 균등충전 기능

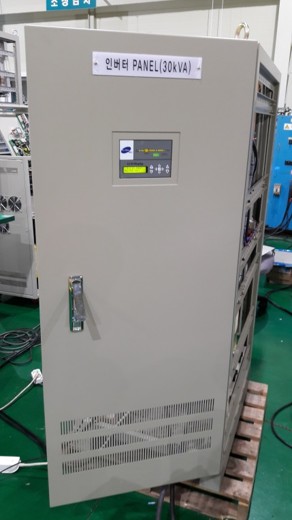

인버터
  • - 전력조절기 또는 축전지에서 나오는 직류전원을 교류로 변환하여 부하측에 공급
  • - 입력 : DC 200-300V
  • - 출력 : AC 1상2선 220V 7.5KVA
  • Features:
  • - 고주파 스위칭 PWM 방식
  • - 순시제어형 IGBT 인버터
  • - 90% 이상의 고효율
  • - 인버터 2대에 의한 Isolated Redundant System구성
  • - LCD Display
  • - 운전 History 200개 저장 기능
  • - RS-232C, Modbus 통신포트

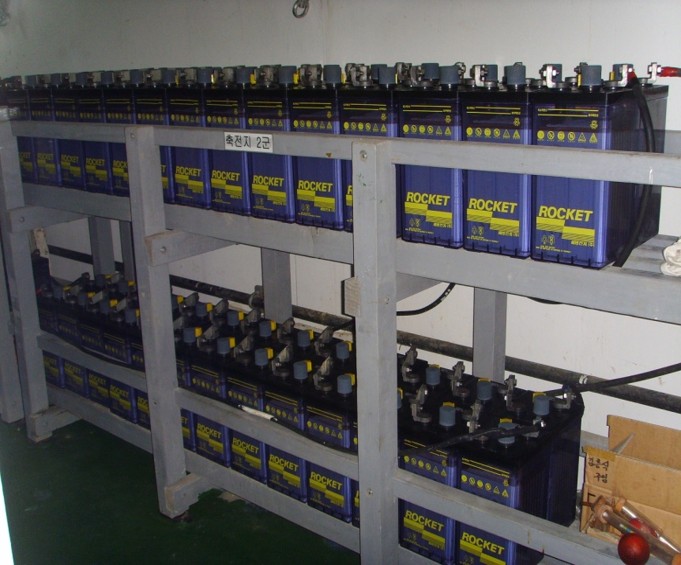

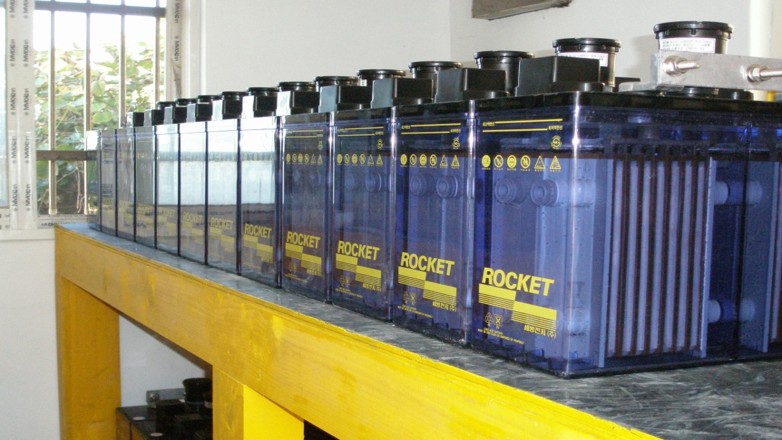

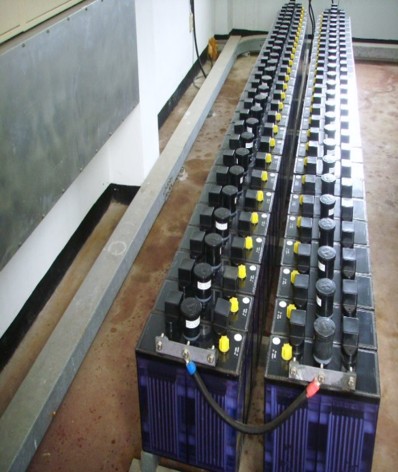

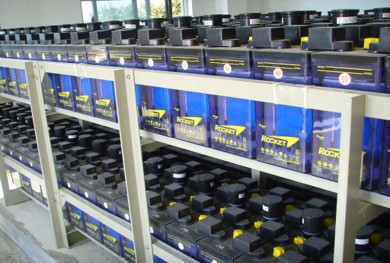

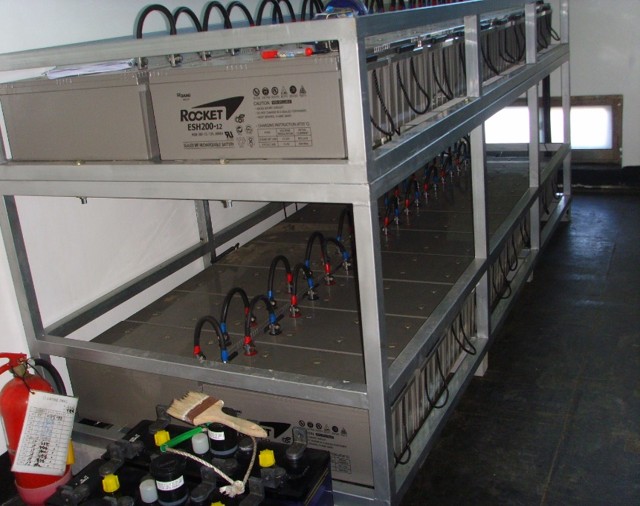

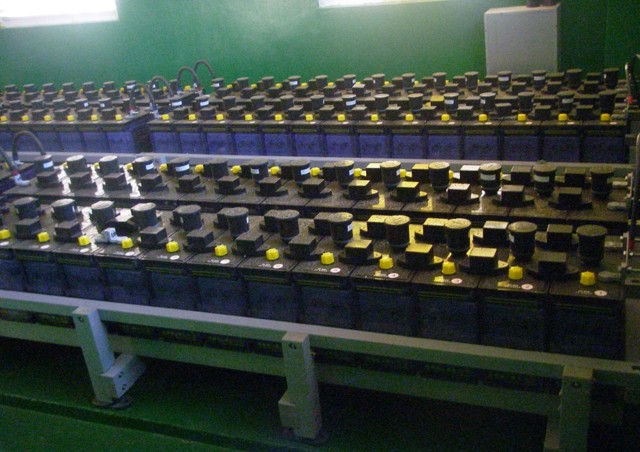

BATTERY
  • - PS 600E (2V 600AH)
  • - Open Type 연축전지
  • - 2V 55셀*2조 병렬(공칭전압 110V DC)

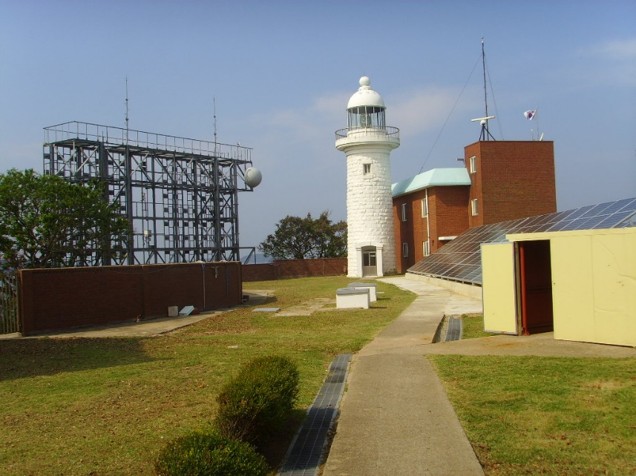

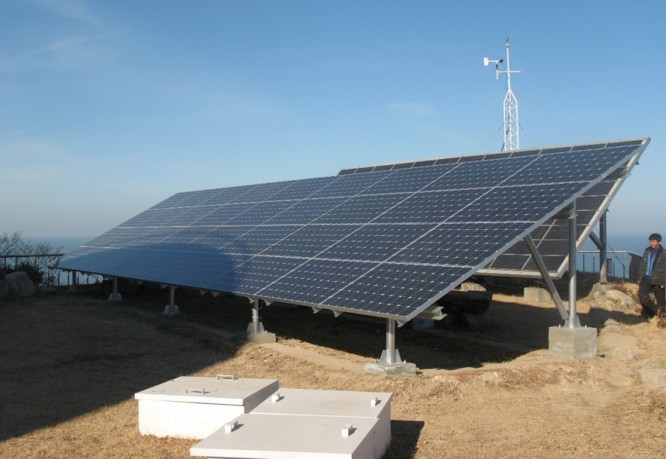

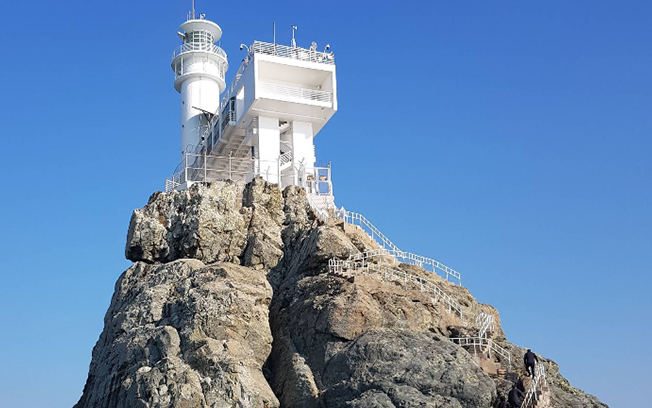

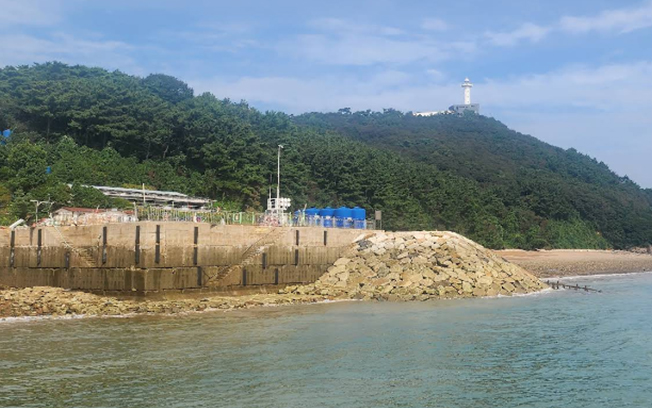

옹도 무인등대 태양광발전시스템

옹도 무인등대 태양광발전시스템

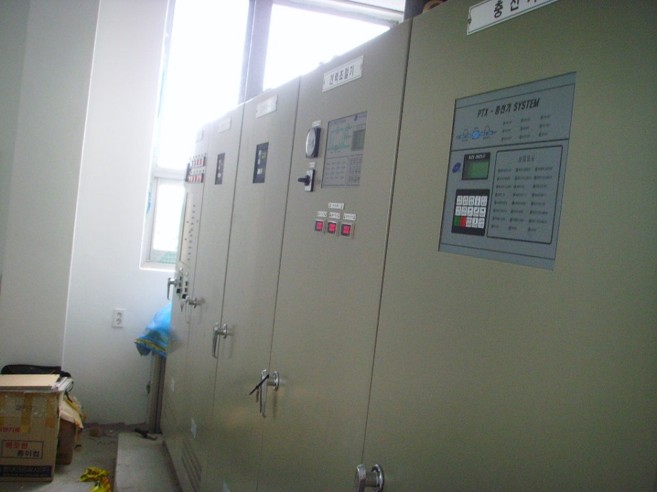

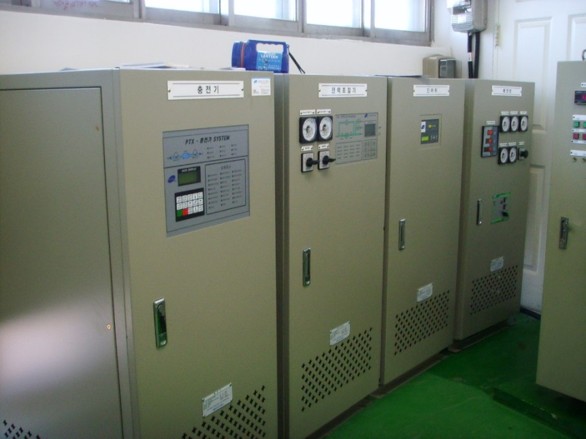

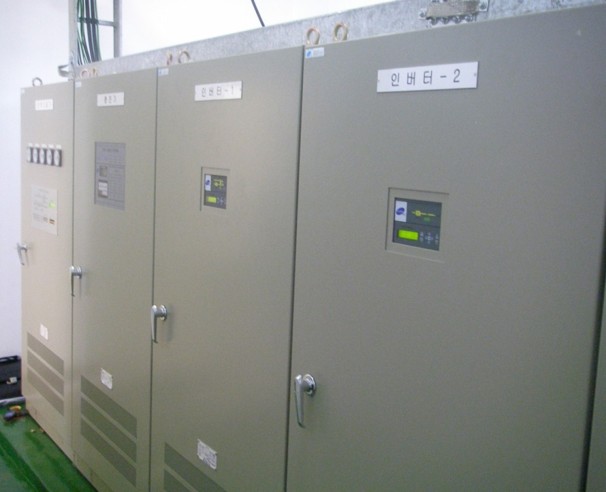

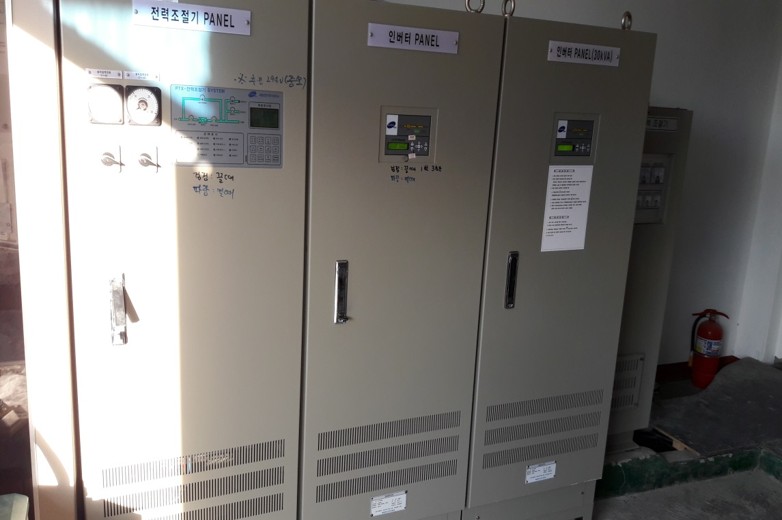

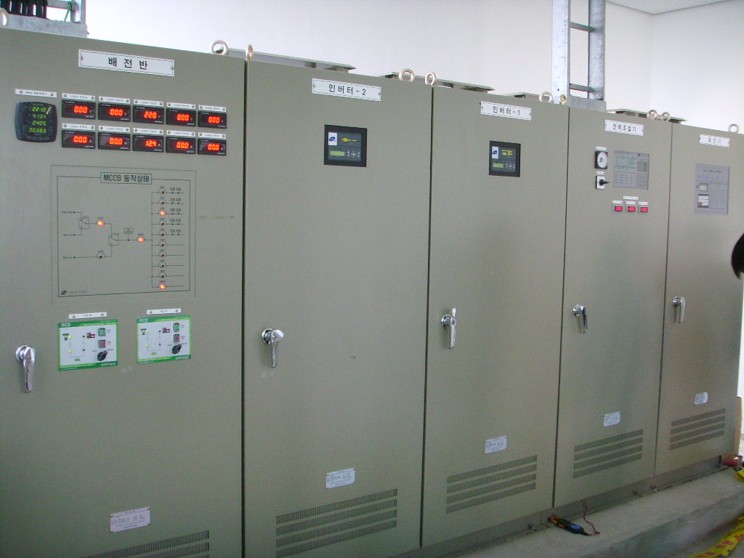

장치구성
  • - 교류배전반
  • - 인버터1
  • - 인버터2
  • - 전력조절기
  • - 충전기
전력조절기
  • - 솔라셀에서 나오는 불안정한 직류전원을 안정화 시켜 축전지 및, 인버터에 공급
  • - 입력 : DC 280-320V
  • - 출력 : DC 200-240V 20KW
  • Features:
  • - 강압 방식(Buck Converter)
  • - IGBT를 이용한 비절연형 BUCK CONVERTER 방식
  • - Bypass 회로 내장
  • - 97% 이상의 고효율
충전기
  • - DC280V 20KW
  • - SCR 12 Pulse Rectifier
  • - 입력 전류 고조파 왜율(THDi) 10%이하 (발전기 운전에 적합)
  • - 입력 역율 0.85 이상
  • - LCD Disply
  • - 운전 History 200개 저장 기능
  • - 자동 방식에 의한 균등충전 기능
  • - 주기적 균등충전 기능
  • - RS-232C, Modbus 통신포트
인버터
  • - 전력조절기 또는 축전지에서 나오는 직류전원을 교류로 변환하여 부하측에 공급
  • - 입력 : DC 200-300V
  • - 출력 : AC 1상2선 220V 7.5KVA
  • Features:
  • - 고주파 스위칭 PWM 방식
  • - 순시제어형 IGBT 인버터
  • - 90% 이상의 고효율
  • - 인버터 2대에 의한 Isolated Redundant System구성
  • - LCD Display
  • - 운전 History 200개 저장 기능
  • - RS-232C, Modbus 통신포트

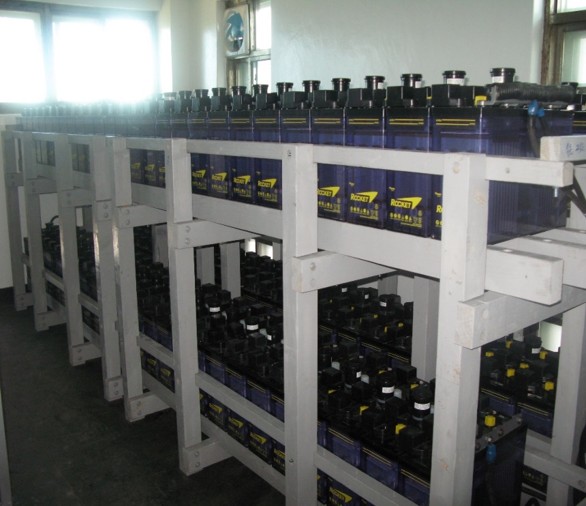

BATTERY
  • - PS 600E (2V 600AH)
  • - Open Type 연축전지
  • - 2V 55셀*2조 병렬(공칭전압 110V DC)
