DC/DC 컨버터

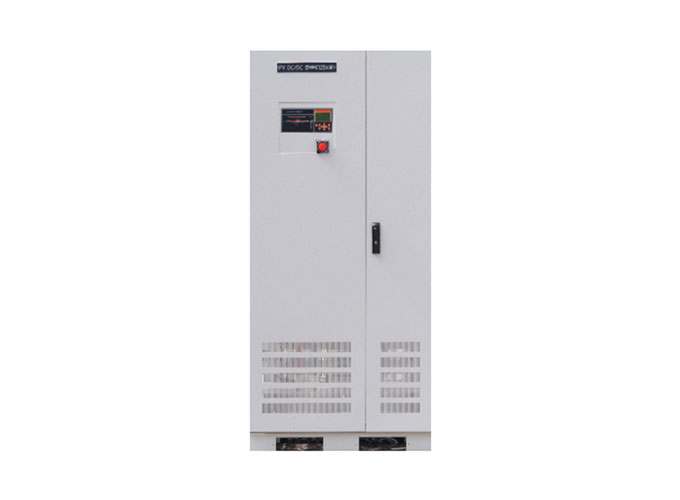

PV용 DC/DC Converter
PV용 DC/DC Converter 표준사양
| 구분 | SPECIFICATION | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 항목 | ||||||||||
| DC/DC CONVERTER |
용량 | 10~1000KW | ||||||||
| 고압측(HV Side) 전압범위 | 600V ~ 850V Max.(정격전류 이내 운전 가능) | |||||||||
| 저압측(LV Side) 전압범위 | 200V ~ 500V Max.(정격전류 이내 운전 가능) | |||||||||
| (LV측 최대 전압은 HV측 최저 전압보다 낮아야 함) | ||||||||||
| 변환 방향 | 단방향 / GD-3000A(BUCK) / GD-3000B(BOOST) | |||||||||
| 제어 모드 | CC / CV / CP / PV MPPT | |||||||||
| 적용 기술 | Multi Phase Interleaved(3-Phase MPI), Buck-Boost | |||||||||
| 제어전원 | 외부 전원(1상 220V) 또는 자체 전원 사용 선택 | |||||||||
| 입출력 절연 구조 | 비절연 | |||||||||
| CV 상시 전압변동률(출력측) | 1% 이하 | |||||||||
| CV 순시 전압변동률(출력측) | 2% 이하 | |||||||||
| Efficiency | 98% Max. (LV 600 - HV 750V에서 전부하 시) | |||||||||
| (LV→HV 변환 시) | ||||||||||
| Voltage Ripple | RMS 1% 이내 | |||||||||
| 인증 | N.A. | |||||||||
| 공인시험 성적서 | 필요 시 가능 | |||||||||
| 표준 | KSC IEC 62477, IEC 61000-6-2, 61000-6-4 | |||||||||
| 주요구성 |
|
|||||||||
| 냉각방식 | 강제 공냉식 | |||||||||
| 크기(W*D*H), 무게, IP 구조 | 용량별 도면 참조, IP21 | |||||||||
| 유지보수 구조 | Modular(200KW 이상, 100% 전면 유지보수 구조) | |||||||||
| 컨테이너 내에 설치 | 가능 | |||||||||
| 설치환경 | 옥내 설치 구조(0~40℃) | |||||||||
| 소음 | 75dBA 이하 | |||||||||
| 통신포트 | RS-485 MODBUS + TCP/IP MODBUS | |||||||||
