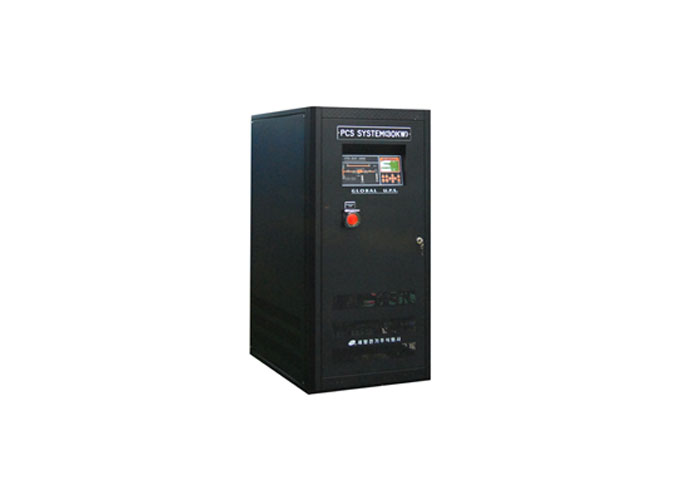

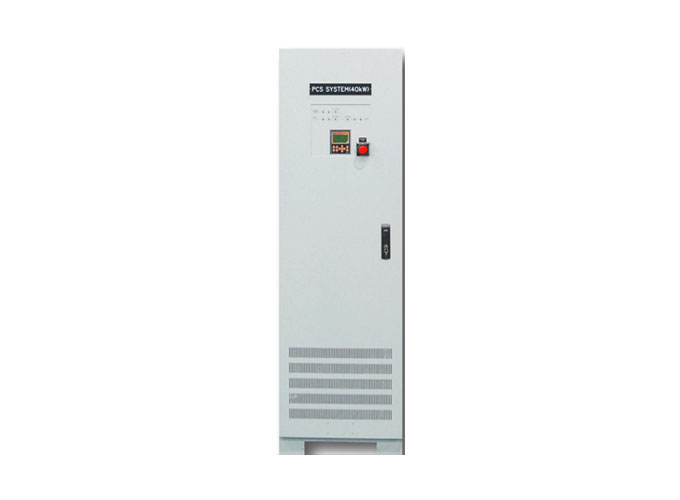

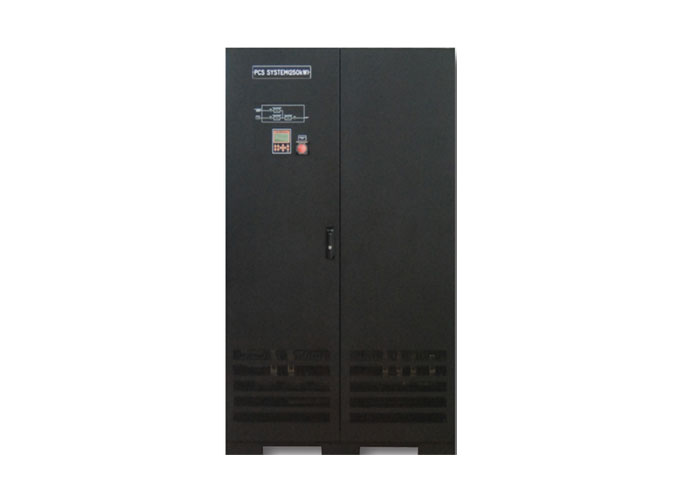

PCS
GP-3000 SERIES
(ESS+PV Hybrid PCS)
GP-3000 SERIES (ESS+PV Hybrid PCS) 표준사양
| 항목 | MODEL | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| GP-3010PV | GP-3030PV | GP-3040PV | GP-3050PV | GP-3080PV | GP-3100PV | GP-3150PV | GP-3250PV | GP-3500PV | ||
| 정격용량(KW) | 10 | 30 | 40 | 50 | 80 | 100 | 150 | 250 | 500 | |
| Efficiency (연계변압기 포함) | 91.5% | 94% | 94.0% | 94.0% | 94.0% | 94.5% | 94.8% | 97.3% | 97.4% | |
| 역률 (연계점 기준) | 0.99 | |||||||||
| 대기전력 | 290W | |||||||||
| 종합 고조파 왜형률(TDD) | 5% | |||||||||
| AC 측 전압변동허용범위 | ±10% | |||||||||
| AC 측 주파수변동허용률 | 60Hz ± 0.3Hz | |||||||||
| 교류정격전압 및 주파수 | 3P 3W 380V 또는 3P 4W 380/220VAC, 60Hz | |||||||||
| (Note: 3P 3W 220VAC, 440VAC 및 50Hz, 기타전압은 주문제작 가능) | ||||||||||
| 교류 측 연계변압기 | 내장 | |||||||||
| PV 전압범위 | 380~500VDC (동작전압기준) | |||||||||
| 독립운전시 전압불평형률 | 100% 불평등부하시 ±1% 이내 | |||||||||
| 독립운전시 THD | 3% 이내 | |||||||||
| 독립운전시 과도전압변동 | 5% (100% 부하급변시) | |||||||||
| 축전지 정격전압 | 710~740V (192S~200S) | |||||||||
| 축전지 규격에 따름 (기타 전압은 주문제작 가능) | ||||||||||
| 축전지 최저전압 | 최저 600V (192S~200S) | |||||||||
| 축전지 충전전압 | 최대 850V (192S~200S) | |||||||||
| 소음 | ≤79dB (수평거리 1M 기준) | |||||||||
| 사용온도 | 0 ~ 40℃ | |||||||||
| 상대습도 | ≤90% | |||||||||
| 냉각방식 | 강제 공냉식 | |||||||||
| 치수(W*D*H) | 500*800*1170 | 700*900*2000 | 1300*900*2000 | 1000*900*2000 | 1200*900 *2000 | 2400*900 *2000 | ||||
| 무게 | 320kg | 450kg | 650kg | 750kg | 850kg | 1100kg | 1300kg | 2600kg | 3100kg | |
| 통신방식 (내,외부 통신) | RS-485(422), CAN2.0, TCP/IP | |||||||||
