산업용(철도, 도로, 플랜트용)

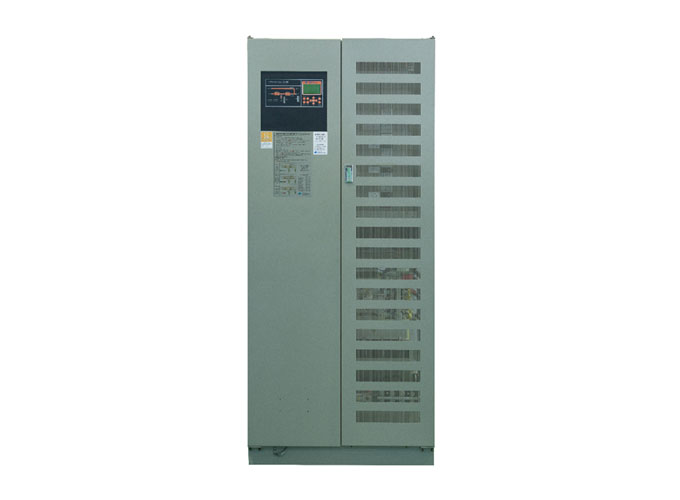

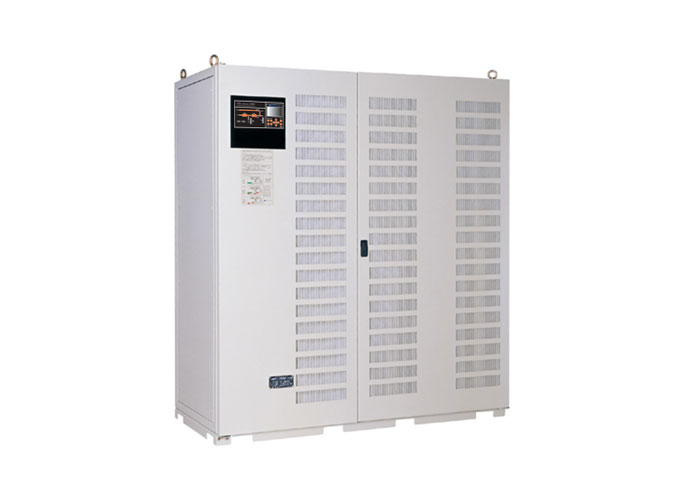

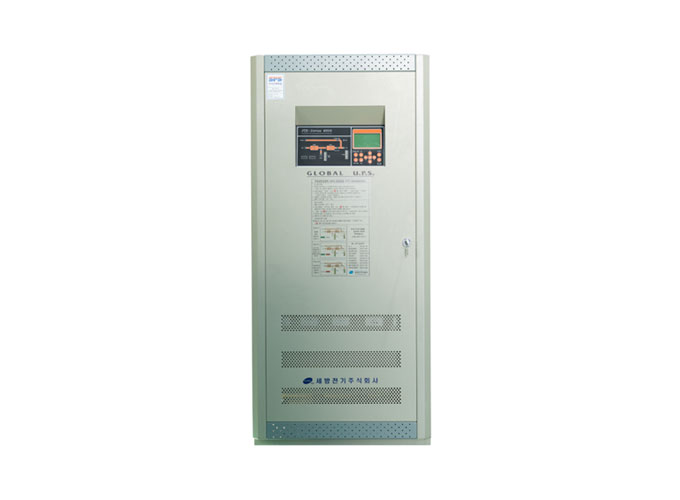

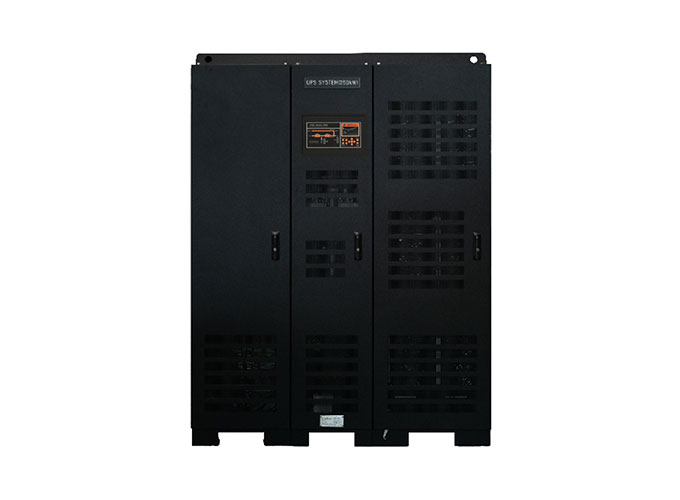

PTX-6000 SERIES
PTX-6000 SERIES 표준사양
| 입력 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 상수 | 3Ø 4W and Ground | ||||||||||||
| 역률 | 지상 0.8 | ||||||||||||
| 전압 허용범위 | +10%, -10% | ||||||||||||
| 주파수 허용범위 | 60Hz ± 5% | ||||||||||||
| 고조파 함유율 | THD10% 이하(100% 부하에서 INPUT FILTER 부착시) | ||||||||||||
| 입력서지 전압 | ANSI C62.41 CATEGORY A&B | ||||||||||||
| 인버터 | |||||||||||||
| 제어방식 | 고주파 스위칭 MICROPROCESSOR 제어 PWM 방식 | ||||||||||||
| 소자 | IGBT | ||||||||||||
| 바이패스 | |||||||||||||
| 상수 | 3Ø 4W and Ground | ||||||||||||
| 출력 | |||||||||||||
| 상수 | 3Ø 4W and Ground | ||||||||||||
| 역률 | 0.8 | ||||||||||||
| 전압왜율 | 선형부하시 3%이내, 비선형부하시 5%이내 | ||||||||||||
| 전압 안정도 | 1% 이내 | ||||||||||||
| 과도전압 변동 | ± 5 % 이내 (100% 부하 급변시) | ||||||||||||
| 과도응답 속도 | 16ms 이내 | ||||||||||||
| 주파수 안정도 | 60Hz ± 0.5% (정전시) | ||||||||||||
| 전압조정 범위 | ± 10% | ||||||||||||
| 과부하 내량 | 120% 10분 | ||||||||||||
| 소음 | 55~65dBA 이내 | ||||||||||||
| 신뢰도 | MTBF (150,000 시간 이상) | ||||||||||||
| 유지보수 | MTTR (평균 고장 수리 시간 : 30분 이내) | ||||||||||||
| 환경조건 | |||||||||||||
| 주위온도 | 0 ℃ ~ +40 ℃ | ||||||||||||
| 보관온도 | -20 ℃ ~ +70 ℃ | ||||||||||||
| 상대습도 | 5~95% Non condensing | ||||||||||||
| 고도 | 해발 1500m 이하 | ||||||||||||
| 정전기 내력 | 25kV 까지 견딤 (IEC801-2) | ||||||||||||
| 전자파 간섭 | FCC CLASS-A PART-15, SUBPART-J | ||||||||||||
